Внутрішній високовольтний повітряний вимикач з розрядом під навантаженням 24 кВ

Бібліотека документаційних ресурсів

Ключові атрибути

Бренд	ROCKWILL
Номер моделі	Indoor HV Air Pressure Load Break Switch 24kV
Номінальне напруга	24kV
Номінальний струм	800A
Номінальна частота	50/60Hz
Серія	FN18

Описи продуктів від постачальника

Опис

Огляд продукту

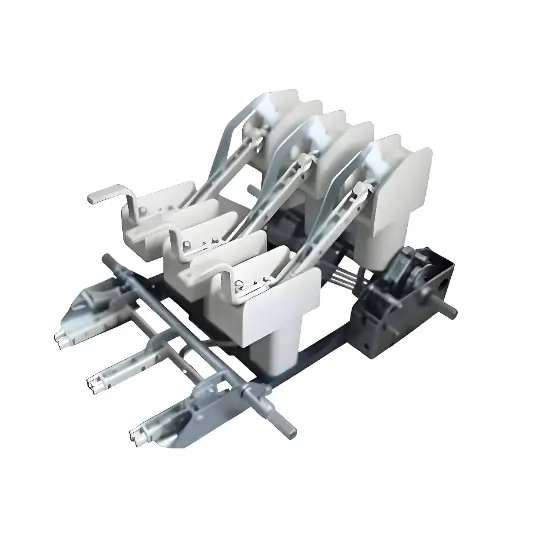

Наш вимикач-роз'єднувач FN18-24 є надійним електричним переключувальним пристроєм, спеціально розробленим для систем живлення з напругою 24 кВ і частотою 50 Гц. Створений для внутрішнього монтажу, цей вимикач об'єднує функції відключення завантаження та роз'єднання, що робить його необхідним компонентом для мереж середнього напруги. Він підтримує як ручне, так і електродвигунне управління, а також може гнучко поєднуватися з плавкими вставками та заземлювальними вимикачами, щоб задовольняти різні потреби захисту та керування. Оптимізований для видимості у Google та відповідаючи міжнародним промисловим стандартам, FN18-24 є ідеальним вибором для глобальних операторів електромереж, підрядників та великих закупівель, придатний для внутрішніх сценаріїв розподілу електроенергії на підстанціях, промислових об'єктах та комерційних проектах.

Основні характеристики

Вимикач-роз'єднувач FN18-24 — це спеціалізований внутрішній переключувальний пристрій, призначений для мереж середнього напругу 24 кВ, який об'єднує функції відключення завантаження та роз'єднання, забезпечуючи безпечне та ефективне розподілення електроенергії. Його основні характеристики розроблені для задоволення вимог до гнучкості та надійності глобальних енергетичних проектів, включаючи:

Модель та номінальні параметри: модель FN18-24, призначена для систем живлення 24 кВ, 50 Гц, ідеально підходить для головних мереж середнього напругу 24 кВ по всьому світу.
Внутрішній монтаж: оптимізований для внутрішнього використання, придатний для монтажу в кабінах розподілу, підстанціях та внутрішніх об'єктах розподілу електроенергії, з компактним дизайном для збереження простору для монтажу.
Два механізми управління: сумісний з ручним та електродвигунним управлінням, що забезпечує гнучкість в управлінні, щоб відповідати різним потребам на місці та бюджетам проектів.
Здатність до гнучкого поєднання: може безперебійно поєднуватися з плавкими вставками та заземлювальними вимикачами, формуючи повну систему захисту та керування, щоб підвищити безпеку електромережі.
Подвійні функції: об'єднує функції відключення завантаження та роз'єднання, дозволяючи безпечне відкривання та закривання струму завантаження, а також надійне відключення для обслуговування обладнання та ліквідації аварій.
Висока надійність: використовує міцну конструктивну конструкцію та високоякісні компоненти, забезпечуючи стабільну роботу, низьку частоту відмов та довгий термін служби в внутрішніх робочих середовищах.

Технічні дані：

№	Позиція	Одиниця виміру	Параметри
1	Номінальне напруга	кВ	24
2	Максимальне робоче напруга	кВ	25.8
3	Стійкість до напруги землі та між полюсами	кВ	50
4	Стійкість до напруги на відстані ізоляції	кВ	60
5	Імпульсна стійкість до напруги землі та між полюсами	кВ	125
6	Імпульсна стійкість до напруги на відстані ізоляції	кВ	145
7	Номінальний струм	А	400 630 800
8	Спроможність розриву для активних циклів (cos Ø0.7)	А	400 630 800
9	Спроможність розриву для безнавантажених трансформаторів	А	16
10	Спроможність розриву для безнавантажених ліній та кабелів	А	25
11	Короткочасний струм	кА/1с	20
12	Спроможність замикання	кА	40

Ключові сценарії застосування

Навантажувальний вимикач і роз’єднувач FN18-24 широко використовується в глобальних проєктах внутрішнього середньонапругного електропостачання на 24 кВ, зокрема:

Внутрішні підстанції (міські, промислові, комерційні)
Промислові та гірничодобувні підприємства (внутрішні системи електропостачання заводів)
Комерційні об’єкти (великі торгові центри, офісні будинки, готелі)
Муніципальні громадські об’єкти (внутрішні розподільні приміщення)
Проєкти модернізації та розширення електромереж (системи на 24 кВ)
Внутрішні системи електропостачання, що вимагають функцій вимикання під навантаженням і відключення

Ключові переваги для глобальних покупців

Специфічна модель: модель FN18-24 призначена виключно для систем на 24 кВ, забезпечуючи точне відповідність глобальним потребам у середньонапругному електропостачанні на 24 кВ.
Гнучкість експлуатації: сумісність із ручними та електропривідними механізмами керування, що дозволяє адаптувати пристрій до різних масштабів проєктів і вимог щодо експлуатації, зменшуючи витрати на закупівлю та експлуатацію.
Простота інтеграції: можливість комплектації запобіжниками та заземлювальними роз’єднувачами, що сприяє безперебійній інтеграції в існуючі або нові системи електрозахисту.
Компактність і практичність: конструкція для внутрішнього розміщення з компактними габаритами, що економить місце для монтажу й підходить для розподільних пристроїв у приміщеннях з обмеженою площею.
Економічна закупівля: стабільна виробнича потужність забезпечує виконання великих партій замовлень; пряма продажна ціна від виробника без посередників, що зменшує витрати на міжнародну закупівлю.
Висока надійність: міцна конструкція забезпечує тривалий термін служби й низьку частоту технічного обслуговування, мінімізуючи довгострокові експлуатаційні втрати для глобальних покупців.
