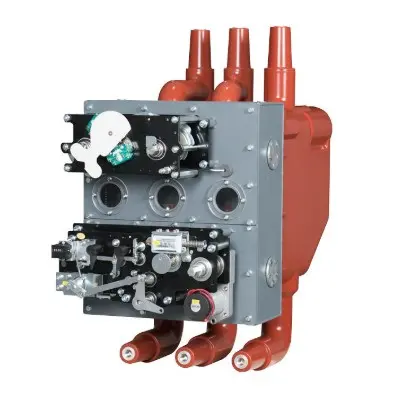

سری RMR دستگاه حلقه اصلی عایق جامد (مکانیزم اصلی و کابینت حلقه اصلی)
ویژگی های کلیدی
| برند | ROCKWILL |
| شماره مدل | RMR Series Solid Insulation Ring Main Unit (Core Mechanism & Ring Main Cabinet) |
| ولتاژ اسمی | 12kV |
| جریان اسمی | 630A |
| بسامد نامی | 50Hz |
| سری | RMR |
توضیحات محصول از تامین کننده
توضیحات
مروری بر محصول
سوئیچگر و کابینت جامد RMR-12 نسل جدیدی از دستگاههای شبکه حلقهای بدون فلور و دوستانه با محیط است که برای جایگزینی سوئیچگرهای شبکه حلقهای عایقبندی شده با گاز SF6 سنتی توسعه یافته است. آنها دارای ویژگیهای اندازه کوچک، راهحلهای کامل، مدولاریزاسیون و سریبندی هستند. این محصول برای سیستمهای تأمین برق با ولتاژ اسمی ۱۲kV و فرکانس اسمی ۵۰Hz مناسب است، عمدتاً برای تأمین برق شبکه حلقهای یا دو خط رادیال استفاده میشود و همچنین میتواند برای تأمین برق پایانهای، مانند زیرстанسیونهای جعبهای آمادهسازی شده در خارج، به عنوان کنترل و حفاظت از انرژی الکتریکی استفاده شود؛ عملکرد محصول با مقررات استانداردهای ملی و صنعتی مانند GB/T111022 "نیازمندیهای فنی مشترک برای استانداردهای دستگاههای سوئیچینگ و کنترل ولتاژ بالا"، GB1984 "سوئیچهای مدارباز ولتاژ بالای جریان متناوب"، GB1985 "سوئیچهای جداکننده و زمینکش ولتاژ بالای جریان متناوب"، GB3906 "تجهیزات سوئیچینگ و کنترل فلزی بسته ولتاژ ۳.۶kV~۴۰.۵kV جریان متناوب"، IEC298 و غیره مطابقت دارد؛
واحد جامد RMR-12 از ساختار سهفازی جداگانه استفاده میکند، با کامپارتمان خلاء و هادی مدار اصلی در رزین اپوکسی محکم بسته شده. سوئیچ جداکننده در یک کامپارتمان بسته تشکیل شده توسط رزین اپوکسی قرار دارد که دارای عملکرد عایقبندی قوی و سطح حفاظت بالاست؛ با توجه به دشواریهای کنترل تخلیه محلی قطعات عایقبندی شده با رزین اپوکسی با ساختار پیچیده، شرکت ما بهینهسازی دقیق شکل و ساختار داخلی قطب را انجام داده است. کامپارتمان خلاء با سیلیکون مایع با کیفیت بالا پوشانده شده است، سطح هادی اصلی با سانبلستینگ و پوشش با چسب ویژه برای دستیابی به ترکیب خوبی از مواد مختلف و رزین اپوکسی. همزمان، از تکنولوژی مخلوطسازی خلاء، ژلاتینسازی تحت فشار APG و فرآیند تولید دقیق و مراقب استفاده میشود، تا مطمئن شود که چگالی ماده قطب جامد بالا است، تخلیه کامل است، هیچ آلودگی یا حفرهای در داخل وجود ندارد، توزیع میدان الکتریکی یکنواخت است و مقدار تخلیه محلی کم است؛
کابینت جامد RMR-12 دارای ویژگیهای طرح اولیه کامل، تطبیقپذیری قوی و استانداردسازی بالا است. از جمله، طرح جداکننده بالایی با طرح طراحی استاندارد سفارشی کابینت شبکه حلقهای ۱۲kV شرکت برق ملی مطابقت دارد. طرح جداکننده و ترکیب الکتریکی همسری پایین نیز میتواند نیازهای اکثر پروژههای گسترش معمولی را برآورده کند. علاوه بر این، ابعاد کابینت طرح جداکننده و ترکیب الکتریکی بالایی و پایینی یکسان است و میتواند در هر ترکیبی استفاده شود، در همراهی با PT، جداکننده، قطع کننده و غیره. پوشش کامل کابینت شبکه حلقهای عایقبندی جامد ۱۲kV از طریق بهروزرسانی و واحدهای اندازهگیری ممکن است؛
ابعاد خارجی پایهای کابینت جامد RMR-12 ۴۲۰ عرض × ۸۷۵ عمق × ۱۷۰۰ ارتفاع است، با عرض کابینت حداقل ۴۰۰mm.
مرجعهای نرمافزاری
سوئیچگر شبکه حلقهای عایقبندی جامد شامل استانداردهای متعددی است و فقط استانداردهای مستقیماً مرجع شده در اینجا لیست شدهاند. استانداردهای غیرمستقیم مرجع دیگری لیست نشدهاند. اگر شماره نسخه مشخص نشده باشد، این بدان معناست که محصول مرجع نسخه معتبر جدیدترین است.
- GB 1984 سوئیچهای مدارباز ولتاژ بالای جریان متناوب
- GB 1985 سوئیچهای جداکننده و زمینکش ولتاژ بالای جریان متناوب
- GB 3804 سوئیچ بار ولتاژ بالای ۳.۶-۴۰.۵kV جریان متناوب
- GB 3906 تجهیزات سوئیچینگ و کنترل فلزی بسته ولتاژ ۳.۶kV~۴۰.۵kV جریان متناوب
- GB/T3309 تست مکانیکی دستگاههای سوئیچینگ ولتاژ بالا در دمای اتاق
- GB 16926 تجهیزات الکتریکی ترکیبی بار ولتاژ بالای جریان متناوب و فیوز
- GB/T16927.1 فنون تست ولتاژ بالا - بخش ۱: فنون تست عمومی
- GB/T11022 نیازمندیهای فنی مشترک برای استانداردهای دستگاههای سوئیچینگ و کنترل ولتاژ بالا
- DL/T1586 تجهیزات سوئیچینگ و کنترل فلزی بسته عایقبندی جامد ۱۲KV
- DL 404 شرایط فنی سفارش تجهیزات سوئیچینگ ولتاژ بالای داخلی جریان متناوب
- ارتفاع ≤ ۳۰۰۰ متر؛
- دمای محیط: حداقل -۲۵ درجه سانتیگراد؛ تا ۴۰ درجه سانتیگراد
- رطوبت نسبی محیط: میانگین روزانه نباید بیش از ۹۵% باشد و میانگین ماهانه نباید بیش از ۹۰% باشد؛
- در محیط نباید خطر آتشسوزی یا انفجار وجود داشته باشد، گازهای شیمیایی خوردگیزا یا قابل اشتعال، بخار آب یا آلودگی دیگری واضح و جدی وجود نداشته باشد و نباید ارتعاشات شدید و مکرر وجود داشته باشد؛
- مقاومت در برابر زلزله: ۸ درجه؛
- وقتی شرایط استفاده متفاوت یا نیازهای خاصی وجود دارد، مثلاً وقتی محصول در مناطق با ارتفاع ۲۰۰۰ متر یا بیشتر استفاده میشود، سفارشدهنده باید با تولیدکننده درباره شرایط تولید مذاکره کند، ضریب تصحیح ارتفاع را تأیید کند و گزارشهای آزمایشی مربوط به تولید را برای تأیید دریافت کند؛ وقتی دمای محیط از محدوده قابل استفاده محصول فراتر رود، کاربر باید تأثیر ظرفیت جریان اسمی سوئیچگر را در نظر بگیرد و اقدامات لازم برای بهبود دمای محیط اتخاذ کند.
سوئیچ بار خلاء عایقبندی جامد DPSI-C-12/630-25/کابینت سوئیچ بار خلاء عایقبندی جامد DPSI-12C/630-25
| No. | Item | Unit | Data |
|---|---|---|---|
| 1 | Rated Voltage | kV | 12 |
| 2 | Rated Frequency | Hz | 50 |
| 3 | Rated Current | A | 630 |
| 4 | Rated Active Load Breaking Current | A | 630 |
| 5 | Rated Closed-Loop Breaking Current of Distribution Line | A | 630 |
| 6 | Rated Cable Charging Breaking Current | A | 40 |
| 7 | Rated Line Charging Breaking Current | A | 1 |
| 8 | Rated Peak Short-Circuit Making Current | kA | 63 |
| 9 | Rated Earth Fault Breaking Current | kA | 31.5 |
| 10 | Cable Charging Breaking Current under Rated Ground Fault Condition | kA | 69.3 |
| 11 | Line Charging Breaking Current under Rated Ground Fault Condition | A | 1.73 |
| 12 | Duration of Rated Short-Time Withstand Current | s | 4 |
| 13 | Rated Short-Time Withstand Current | kA | 25 |
| 14 | Rated Peak Withstand Current | kA | 63 |
| 15 | Rated Short-Time Power Frequency Withstand Voltage (Phase to Phase, Phase to Ground) | kV | 42 |
| 16 | Rated Short-Time Power Frequency Withstand Voltage (Fracture) | kV | 48 |
| 17 | Peak Value of Rated Lightning Impulse Withstand Voltage (Phase to Phase and Ground) | kV | 95 |
| 18 | Rated Lightning Impulse Withstand Voltage Peak (Fracture) | kV | 110 |
| 19 | Partial Discharge Test (1.2 μs) | pC | ≤ 20 |
| 20 | Main Circuit Resistance | μΩ | ≤ 150 |
| 21 | Temperature Rise Test | — | 1.1 × 630A |
| 22 | Mechanical Life (Load Switch M2 / Disconnector M1 / Earthing Switch M1) | — | 1000 cycles (M2), 3000 cycles (M1) |
| 23 | Classification According to Electrical Life | — | E3 |
| 24 | Classification According to Mechanical Life | — | M2 |
| 25 | Rated Voltage of Opening and Closing Coils | V | DC48V / DC110V / DC220V / AC220V |
| 26 | Rated Current of Opening and Closing Coils | A | 1.5–2.6 |
ابعاد کلی
