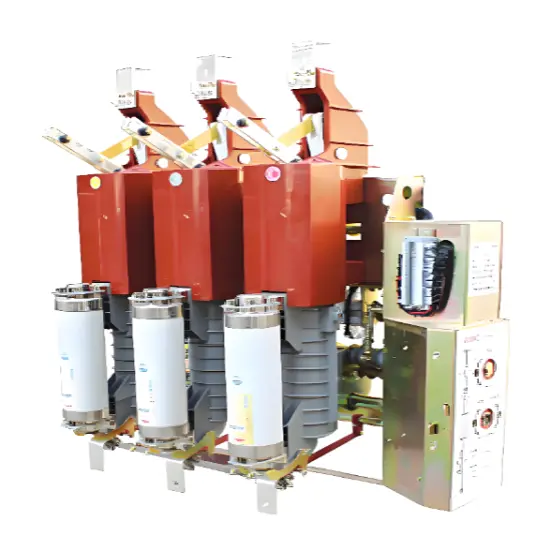

سوییچ باربر قطع کننده خلاء سه وضعیتی جامد و مونتاژ شده از طرف جانبی ۱۰کیلوولت ۶کیلوولت
ویژگی های کلیدی
| برند | ROCKWILL |
| شماره مدل | Side-Mounted Solid-Sealed 3-Position Vacuum Load Break Switch 10kV 6kV |
| ولتاژ اسمی | 10kV |
| جریان اسمی | 630A |
| بسامد نامی | 50/60Hz |
| سری | VFX |
توضیحات محصول از تامین کننده
توضیحات
نگاهی به محصول
سوئیچ باربر قطع کننده خلاء جانبی و باریک جدید برای شبکههای برق متناوب 50Hz، 10kV طراحی شده است، که قادر به قطع جریانهای بار و اتصال جریانهای کوتاه مدت است. هنگامی که با فیوزها تجهیز شده باشد، میتواند مستقیماً جریانهای کوتاه مدت را قطع کند و به عنوان دستگاه محافظ مناسب برای ترانسفورماتورهای توزیع عمل میکند.
این سوئیچ به خصوص برای استفاده در واحدهای حلقه اصلی (RMUs) با عرض 500mm و زیراستانسیونهای جعبهای مناسب است، جایی که طراحی فشرده و توانایی عملکرد مکرر آن در محیطهای با محدودیت فضایی ارزش استثنایی ایجاد میکند.
ویژگیها و مزایای کلیدی
سوئیچ باربر قطع کننده خلاء سه وضعیتی: این سوئیچ سه تابع اصلی را یکپارچه میکند: تغییر بار، جداسازی و زمینکشی. دارای یک شکاف جداسازی مشهود است که ایمنی عملیاتی را برای پرسنل نگهداری به طور قابل توجهی افزایش میدهد.
فناوری قطع کننده خلاء قابل اعتماد
- قطع کننده خلاء مسئول ایجاد و قطع مدار است.
- به صورت مکانیکی با شیوهای پیوسته با لبه جداسازی کار میکند: ابتدا قطع کننده خلاء باز میشود و بلافاصله بعد از آن لبه جداسازی باز میشود.
- این طراحی مطمئن میکند که قطع کننده خلاء فقط ولتاژ بازیابی موقت را در زمان باز شدن مدیریت میکند، در حالی که شکاف جداسازی پس از باز شدن ولتاژهای فرکانس تغذیه و ضربه را مدیریت میکند.
مکانیسم عملکرد کارآمد
هنگامی که دسته سوئیچ باز به صورت معکوس دورانی میشود:
- لبه جداسازی را به سمت بسته شدن میبرد و فنر بسته شدن را شارژ میکند.
- هرگاه لبه جداسازی به طور کامل بسته شد، فنر شارژ شده بسته شدن باعث میشود قطع کننده خلاء به سرعت بسته شود.
- این مطمئن میکند که عملیات بسته شدن به صورت صاف و قابل اعتماد انجام میشود.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| ولتاژ اسمی | 10kV |
| فرکانس اسمی | 50Hz |
| کاربرد | واحدهای حلقه اصلی با عرض 500mm، زیراستانسیونهای جعبهای |
| عملکرد | توانایی عملکرد مکرر |
| وظایف کلیدی | تغییر بار، جداسازی، زمینکشی (سه وضعیت) |
| شکاف مشهود | بله، برای افزایش ایمنی |
| سازگاری | مناسب برای محافظت از ترانسفورماتور با فیوزها |
کاربردها
- واحدهای حلقه اصلی با عرض 500mm (RMUs)
- زیراستانسیونهای جعبهای
- محافظت از ترانسفورماتورهای توزیع (در صورت تجهیز با فیوزها)
- شبکههای توزیع برق شهری
- سیستمهای برق صنعتی و تجاری
